1准备工作
1.1工器具
护目镜、小风扇、内六角MTM10、活板300200、棘轮扳手、两用扳手两套、套筒(进口)一套、塞尺(200)两把、深庋游标卡尺一把、油性笔、氧气/乙炔割枪、线排/线盘、电动扳手、手电钻/麻花钻头、丝攻/丝攻扳手、胶钳/尖坩钳、一字批/十字批、小铁箱(3只)、撬棍(2支)、手锤(大/小各一把)、刮刀/电工刀、介纸刀、φ2.0铁丝、行灯变/行灯(2只)、电筒(1支)、吊物绳(两条)、工具袋(4只)、木板50×200×2000mm两块
1.2材料
乐泰胶495(-支)、进口空气围带、进口唇状密封(厚8mm)、六角头螺M12-18、M10-16、q450型密封条、白布、毛巾头
1.3技术资料
见图纸水机15
2安全技术措施
2.1做好机组停机检修的申请联系
2.2办理机组主轴密封检修工作票
2.3将机组控制选择开关切至“现地手动”位置,并悬挂警示牌
2.4投入手动紧急停机阀7025,并悬挂警示牌
2.5下进水口及尾水检修闸门并抽干流道水,且保持流道放空阀及排水廊道与渗漏集水井连通阀常开
2.6关闭检修密封手动三通阀4760,并悬挂警示牌
2.7切除高压顶轴油泵控制开关其电源开关,并悬挂警示牌
2.8不能做机组盘车工作
3.工作步骤
3.1拆除步骤
作好标记并放好，注意对称均匀用力,在调整环脱离内配水环时,要防止突然跌落,再拆出配合环上的O形密封及120°铜密封放在安全地方,如有损伤应更换，无崩裂、磨损小、接头仍完好的可继续留用,否则拆除更换
,取下工作密封。需要拆主轴检修密封则继续已下步骤。
3.1.8拆除工作密封支持环。作好唇状工作密封固定环与主轴法兰相对位置标記,拆岀支持环与主轴法兰的联接螺丝,将支持环整体退岀,当支持环脱离轴法兰时防止突然跌落,再拆出主轴法兰端面O形密封放在安全地方,如有损伤应更换。用塞尺测量迷宫环与主轴法兰的间隙(沿圆周方向分八点测量)并记录在螺栓孔内分别串上麻绳,用人力或链条葫芦拉岀迷宫环,拉动时注意对称均匀用力,要预防迷宫环脱离主轴法兰时突然脱落，检查空气围带内通入压缩空气,检查空气围带是否破损漏气磨损严重,拆出空气围带在迷宫环上的固定螺母，对所有螺栓、配合面进行清洁,对精密配合面,如主轴法兰,迷宫环内表面要注意保护,防止跌物撞伤
32回装步骤
粘接好后向空气围带内通入压缩空气,检查空气围带是否漏气，安装时注意对称均匀，用力用塞尺测量并调整迷宫环与主轴法兰之间的间隙至符合要求,理论间隙为0.6mm，更换主轴法兰端面O形密封,将支持整体均匀对称进入。先安装配合环上的O形密封及120°铜密封,再将配合环与调整环整体对称，均匀进入原位置,注意防止O形密封及120°铜密封脱落，沿圆周方向均分八点,用深度游标卡尺测量并调整调整环与工作密封板之间
的间隙至符合要求,理论间隙为1mm。
4质量标准
作密封和检修密封间隙均符合要求,工作正常,无损坏,漏水量符合要求。转动无异常,各部件无松动
5检修中的一般安全注意事项
5.1各部件拆卸前应查对编号或记号,并作好记录
5.2各部件加工面不得敲打、碰撞,如有损坏需进行修理。各精加工面,清扫合格后,涂防锈油,并加盖保护
5.3工作人员精神状态良好
5.4防止误碰损坏其它设备
5.5注意保持良好的通风
5.6防止漏电触电
5.7确保照明充足
5.8使用电动工具要戴护目镜
5.9上下爬梯踏稳扶好,注意防滑
5.10防止高空落物。
附表

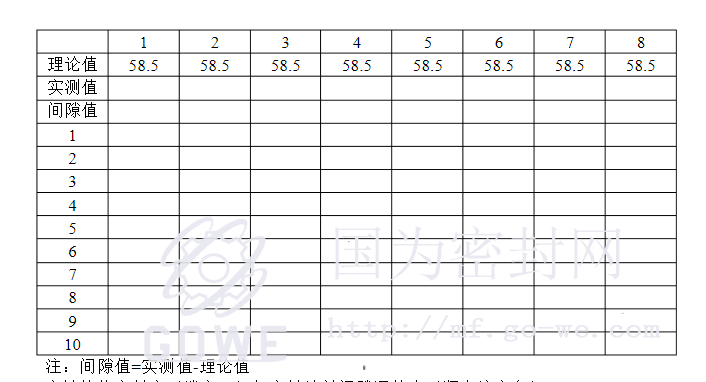

主轴工作密封与调整环间隙调整表(顺水流方向)
